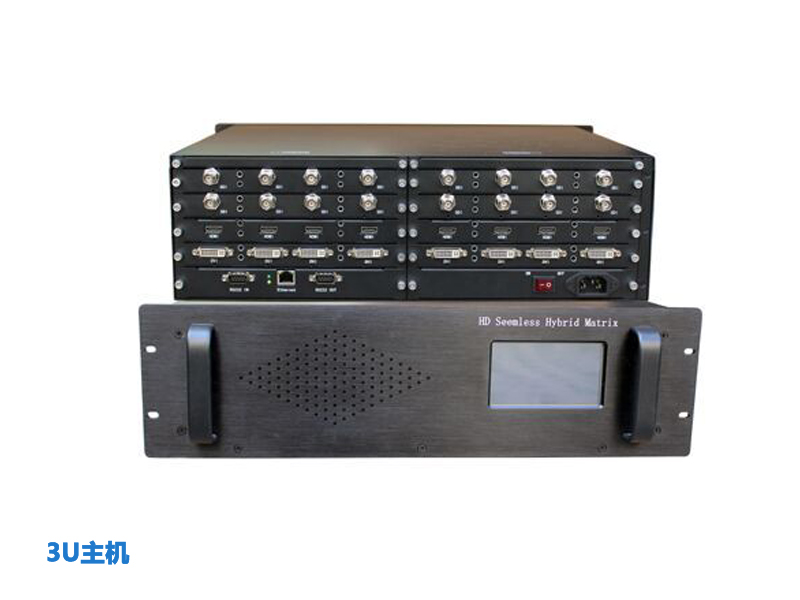

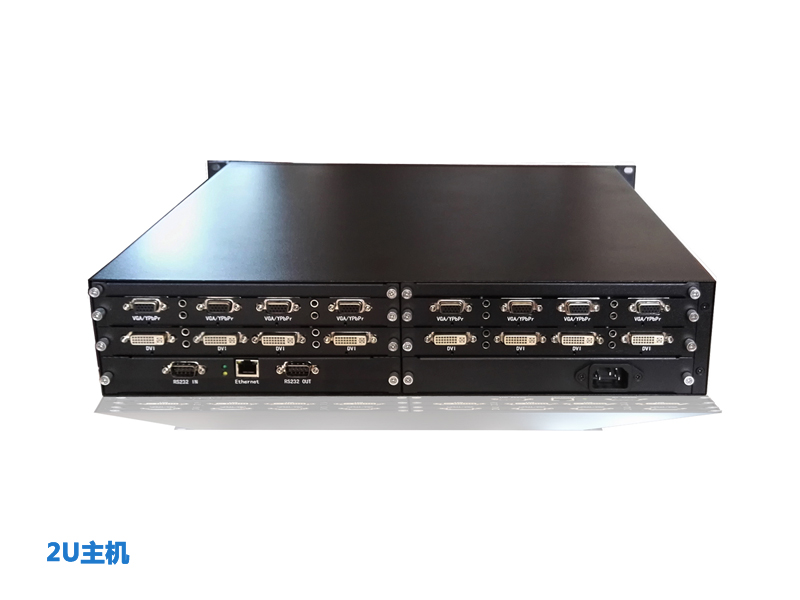

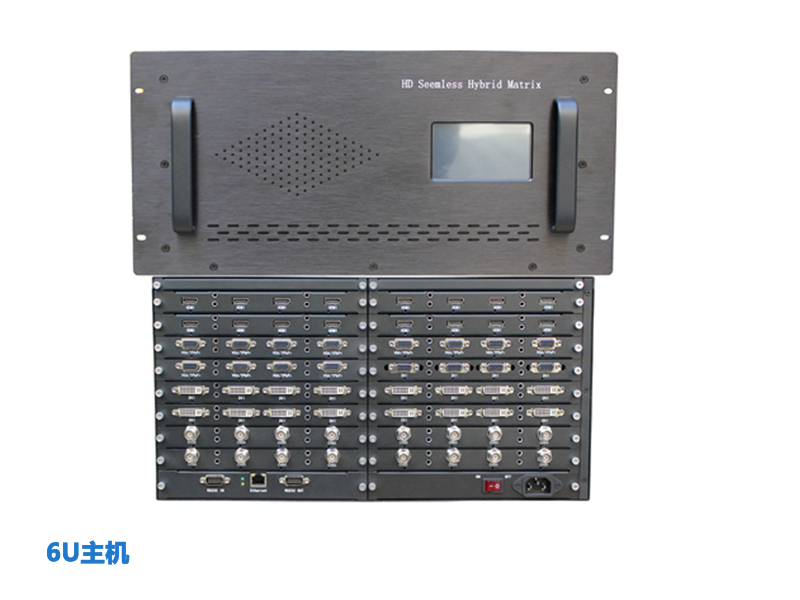

高清無縫切換混合矩陣(一卡四路)
MH系列混合矩陣切換器是數字信號,、模擬信號可以混合切換的概念,，是將原來的數字矩陣和模擬矩陣融為一體,，可以實現數字信號之間的切換,，可以實現模擬信號的切換,，并具有模擬轉數字,、數字轉模擬的功能,，其特色更在于具有簡單的拼接功能,。繼承了純硬件板卡式設計理念，采用大容量高速FPGA陣列和革命性背板交換技術,，實現數字,、模擬信號的混合輸入輸出，是一款接口豐富,、性能強大,、應用領域廣泛的高品質混合接口矩陣。
￥ 0.00
0.00
MH系列混合矩陣切換器是數字信號,、模擬信號可以混合切換的概念,，是將原來的數字矩陣和模擬矩陣融為一體，可以實現數字信號之間的切換,，可以實現模擬信號的切換,，并具有模擬轉數字、數字轉模擬的功能，其特色更在于具有簡單的拼接功能,。繼承了純硬件板卡式設計理念,，采用大容量高速FPGA陣列和革命性背板交換技術，實現數字,、模擬信號的混合輸入輸出,，是一款接口豐富、性能強大,、應用領域廣泛的高品質混合接口矩陣,。
性能特點:
⊙ 全數字化切換；
⊙ 任意信號輸入輸出,；
⊙ 實時無縫切換,切換過程中無閃爍,、無黑屏、無延時,、無信號中斷,。
⊙ 數字視頻輸入端口具有時鐘/數據恢復和重組功能，還支持輸入信號狀態監測,，可實時監測和顯示當前各輸入通道信號接入狀態,；
⊙支持固定分辨率輸出，每路輸出信號分辨率可單獨設置,；同時也能夠更改輸入輸出接口EDID的寫入,，支持自定義及非標分辨率的輸出；
⊙ HDMI接口兼容DVI1.0和HDMI1.31.4,，支持HDCP1.2,，支持藍光播放器，支持DeepColor,；
⊙ CVBS,、VGA和YPbPr模擬輸入數字化處理，ADC最高采樣頻率205Mhz,內部圖像處理24-bit處理,，色彩還原真實, 最高分辨率到1920x1200@60Hz;
⊙ CVBS輸入集成高級3D自適應梳狀濾波器和去隔行處理,，自動PAL，NTSC制式識別,；
⊙ SDI輸入支持3G/HD/SD-SDI,，速率143Mbps～2.97Gbps，兼容SMPTE 259M,、292M,、344M,、424M,、ITU RBT.601、ITU R BT.1120 串行視頻標準,；
⊙ 內置視頻信號處理核,，實現視頻信號數字降噪,、濾波，有效提高信號傳輸質量
⊙ 支持模擬音頻輸入和輸出,；
⊙ 支持SDI音頻加解嵌（SMPTE291）,；
⊙ 4.3寸觸屏操作，美觀快捷,可脫離集中控制系統進行主機控制,。
⊙ 支持RS232和以太網控制,，開放控制協議，方便第三方串口控制,；
⊙ 人性化的智能軟件平臺可實現各種功能的查詢與控制,；
⊙ 模塊化設計，插卡式結構,，輸入輸出板卡可帶電熱插拔,，可熱更換風扇，除塵網,，風扇失效報警等,，輸入分辨率自適應，并可自動檢測輸入狀態,；
⊙ 支持斷電現場保護,；
⊙ 標準插卡式工業機箱，一卡4路,；
⊙ 全數字化切換；
⊙ 任意信號輸入輸出,；
⊙ 實時無縫切換,切換過程中無閃爍,、無黑屏、無延時,、無信號中斷,。
⊙ 數字視頻輸入端口具有時鐘/數據恢復和重組功能，還支持輸入信號狀態監測,，可實時監測和顯示當前各輸入通道信號接入狀態,；
⊙支持固定分辨率輸出，每路輸出信號分辨率可單獨設置,；同時也能夠更改輸入輸出接口EDID的寫入,，支持自定義及非標分辨率的輸出；
⊙ HDMI接口兼容DVI1.0和HDMI1.31.4,，支持HDCP1.2,，支持藍光播放器，支持DeepColor,；
⊙ CVBS,、VGA和YPbPr模擬輸入數字化處理，ADC最高采樣頻率205Mhz,內部圖像處理24-bit處理,，色彩還原真實, 最高分辨率到1920x1200@60Hz;
⊙ CVBS輸入集成高級3D自適應梳狀濾波器和去隔行處理,，自動PAL，NTSC制式識別,；
⊙ SDI輸入支持3G/HD/SD-SDI,，速率143Mbps～2.97Gbps，兼容SMPTE 259M,、292M,、344M,、424M,、ITU RBT.601、ITU R BT.1120 串行視頻標準,；
⊙ 內置視頻信號處理核,，實現視頻信號數字降噪,、濾波，有效提高信號傳輸質量
⊙ 支持模擬音頻輸入和輸出,；
⊙ 支持SDI音頻加解嵌（SMPTE291）,；
⊙ 4.3寸觸屏操作，美觀快捷,可脫離集中控制系統進行主機控制,。
⊙ 支持RS232和以太網控制,，開放控制協議，方便第三方串口控制,；
⊙ 人性化的智能軟件平臺可實現各種功能的查詢與控制,；
⊙ 模塊化設計，插卡式結構,，輸入輸出板卡可帶電熱插拔,，可熱更換風扇，除塵網,，風扇失效報警等,，輸入分辨率自適應，并可自動檢測輸入狀態,；
⊙ 支持斷電現場保護,；
⊙ 標準插卡式工業機箱，一卡4路,；
產品規格
| VGA信號 | ---------------------------------------------------------------------------------------- |
| 阻抗 | 75Ω |
| 最小/最大電平 | 0.5Vp-p / 2.0V p-p |
| 支持分辨率 | VESA常用分辨率640x480@60Hz～1920x1200@60Hz |
| 視頻接口 | 15針HD母接口 |
| HDMI/DVI信號 | ---------------------------------------------------------------------------------------- |
| 時鐘頻率 | 25Mhz-225Mhz |
| 兼容信號 | DVI1.0 HDMI1.3,、1.4， HDCP1.2 |
| 視頻接口 | Type A 19pin HDMI或DVI-D |
| 支持分辨率 | 1024x768,1280x1024,1440x900,1360x768,1680x1050, 1600x1200,1280x720,1920x1080,1920x1200, 576i,720P50/60,1080i50/60, 1080P25/30/50/60 |
| SDI信號 | ---------------------------------------------------------------------------------------- |
| 帶寬 | 143Mbps～2.97Gbps |
| 兼容信號 | SMPTE 259M,、292M,、344M、424M,音頻兼容SMPTE291 |
| 視頻接口 | BNC |
| 音頻信號 | ---------------------------------------------------------------------------------------- |
| 音頻接口 | 3.5mm立體聲插座 |
| 最小/最大電平 | 0.5Vp-p / 2.0V p-p |
| 阻抗 | 600Ω |
| 信噪比（S/N ） | >90dB |
| 頻率響應 | 20 Hz ~ 20 kHz, |
